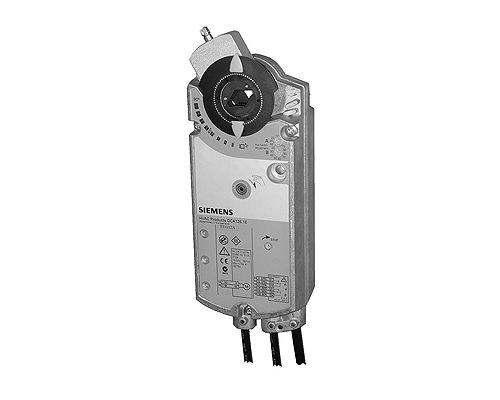

GCA161.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, DC 24 В, 0-10 В
Есть в наличии
Привод воздушной заслонки с усилием 18 Н*м для площади 3 кв.м., с управляющим сигналом 0-10 В и напряжением питания DC 24 В. С возратной пружиной.
32400,00 руб
32400 руб.
Приводы воздушных заслонок с электромотором для 2-х позиционного, 3-х точечного и модулирующего управления, номинальный крутящий момент 18 Nm, с возвратной пружиной, самоцентрирующийся адаптер, механическая настройка угла поворота от 0 до 90°, встроенный кабель 0.9м для электрического подключения. Имеются специальные версии приводов с настраиваемой начальной точкой и углом поворота, индикатором положения и настраиваемыми доп. контактами для реализации дополнительных функций.
Способы применения
- Для воздушных заслонок, площадью до 3 м2, в зависимости от механической конструкции и трения.
- Для вент-установок, воздушные заслонки которых, в целях безопасности должны перемещаться в нулевое положение при отключении электропитания.
- Для заслонок, которые оборудуются сдвоенными приводами на одном штоке (монтаж тандемом).
Краткое описание
- С самоцентрирующимся адаптером для присоединения штоков диаметром 8...25.6 мм, сечением 6...18 мм, минимальная длина штока 20 мм
- С индикатором рабочего положения и настраиваемым ограничителем
- Ручное управление и корректировка
- В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м
| Крутящий момент | 18 Нм |
| Площадь заслонки, до | 3 м² |
| Angular rotation | 90° |
| Потребляемая мощность | 7 ВА, 5 Вт |
| Время позиционирования | Open:90 с, Close:15 с |
| Сигнал позиционирования | DC 0...10 В |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Температура среды | -32…55 °C |
| Влажность окружающей среды, работа | 95 % отн.влаж. |

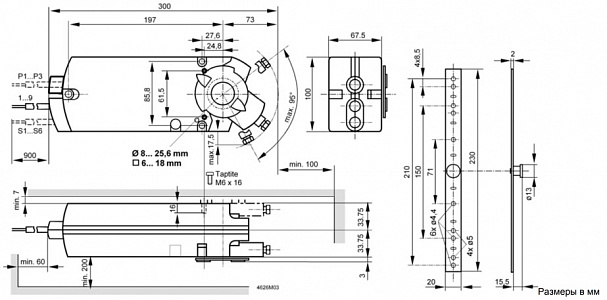

| Размеры (Ш х В х Г) | 100 x 313 x 71 мм |
| Рабочее напряжение | AC 24 В , DC 24 В |
| Сигнал обратной связи | DC 0...10 V |
| Дополнительный переключатель | 0 |

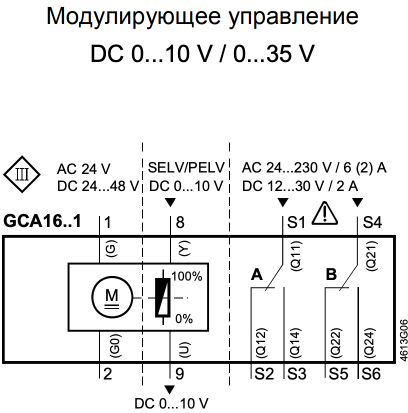

Схемы подключения GCA161.1E
Маркировка кабелей:
| Кабель | Значение | ||||
|---|---|---|---|---|---|
| Код | № | Цвет | Аббр. | ||
| Приводы AC 230 В | L | 3 | Коричневый | BN | Фаза AC 230 В |
| N | 4 | Синий | BU | Нейтральный проводник | |
| Вспом. переключатель | Q11 | S1 | Серый/красный | GY RD | Переключатель A, вход |
| Q12 | S2 | Серый/синий | GY BU | Переключатель А, НЗ-контакт | |
| Q14 | S3 | Серый/розовый | GY PK | Переключатель А, НО-контакт | |
| Q21 | S4 | Черный/красный | BK RD | Переключатель B, вход | |
| Q25 | S5 | Черный/синий | BK BU | Переключатель B, НЗ-контакт | |
| Q24 | S6 | Черный/розовый | BK PK | Переключатель B, НО-контакт | |
Функции изделия:
| Тип | GCA161.1E |
|---|---|
| Тип управления |
Модулирующее управление |
| Сигнал позиционирования с настраиваемыми характеристиками |
DC 0...35 V at Начальная точка (Offset) Uo = 0...5 V Диапазон (Span) ΔU = 2...30 V |
| Направление вращения | По часовой стрелке или против часовой стрелки, в зависимости от положения на валу заслонки … |
| Возвратная пружина | При сбое питания или выключении рабочего напряжения возвратная пружина перемещает привод в его механически нулевое положение |
| Индикация положения: механическая | Отображение угла поворота индикатором положения |
| Индикация положения: электрическая | Выходное напряжение U = DC 0...10 V, величина зависит от угла поворота. |
|
Доп.контакт |
Точки переключения доп.контактов A и B можно настроить независимо друг от друга, с шагом 5° в интервале 5° - 90°. |
| Блок питания (два привода, монтаж тандемом) |
Монтаж 2-х однотипных приводов на один шток заслонки, ведет к удвоению крутящего момента (используйте аксессуар ASK73.2). |
| Ограничение угла поворота | Угол поворота адаптера вала может быть ограничен механически с шагом в 5° |
Примечение к заказу изделия:
Поставка:
Дополнительные части, такие как индикатор положения и другие монтажные материалы не смонтированы на приводе при поставке.
Аксессуары для расширения функций приводов заслонок, такие как, доп.контакты, переходники вращательный/линейный тип, и защитные кожухи см. док. N4699.
Материалы касательно защиты окружающей среды имеются в документации Z4613en «Техническое руководство».
Логистическая информация
| Длина упаковки, см | 11,8 |
| Ширина упаковки, см | 33,8 |
| Высота упаковки, см | 11,1 |
| Вес, кг | 2,352 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Вес, кг. | 2.352 |
| Артикул | GCA161.1E |
| Срок гарантии, лет | 5 |
| Страна происхождения | Швейцария |
| Серия | GCA |
| Тип привода | Поворотный |
| Возвратная пружина | Есть |
| Напряжение питания | DC 24 В |
| Усилие привода, Н*м | 18 |
| Площадь заслонки, кв.м. | 3 |
| Управляющий сигнал | 0-10 В |
| Время позиционирования | Открытие: 90 секунд/ Закрытие: 15 секунд |
| Время открытия | 90 секунд |
| Время закрытия | 15 секунд |
| Наличие концевых выключателей | нет |
| Размер квадратного штока (сторона) | 6…18 мм |
| Диаметр круглого штока | 8…25,6 мм |
| Длина кабеля | 0,9 метра |
| Класс IP | IP54 |
