Краткое описание

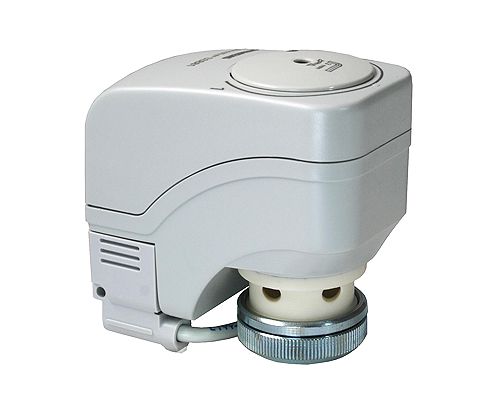

Электрические приводы для малых клапанов V..P45.. (DN ≤ 25, kVS ≤ 6,3 m3 /h)

Электромоторные приводы для трехпозиционного управления малыми зональными клапанами и холодных потолков. С индикатором рабочего положения, рукояткой ручного управления и встроенным кабелем длиной 1.5 m. Автоматическая установка шага и выключение по усилию при достижении конечного значения.

Рабочее напряжение	AC 24 В , DC 24 В
Сила позиционирования	200 Н
Шток	5.5 мм
Сигнал позиционирования	DC 0...10 В
Потребляемая мощность	2.5 ВА
Время позиционирования	75 сек
Длина кабеля	1,5 м
Класс защиты	IP40
Температура окружающей среды, работа	1...50 °C
Температура среды	1…110 °C
Влажность окружающей среды, работа	5...85 % отн.влаж.

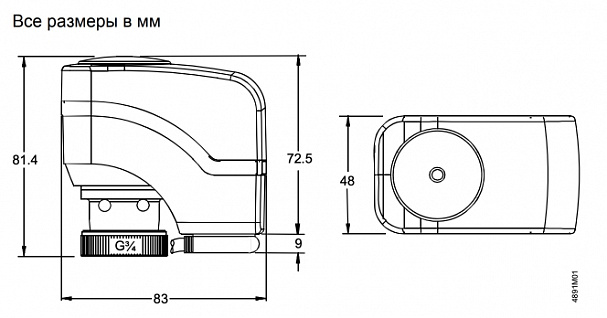

Размеры (Ш х В х Г)	83 x 81.4 x 48 мм
Положение при монтаже	Горизонтально или вертикально
Дополнительный переключатель	0
Цвет	Серый

• SSC61 - рабочее напряжение AC/DC 24 V, управляющий сигнал DC 0…10 V
• Номинальное усилие 300 Н
• Автоматическое определение хода клапана
• Непосредственное крепление стяжной гайкой, инструменты не требуются
• Базовые типы комплектуются встроенным кабелем, длинной 1,5м
• Опциональные длины кабеля
• Кабель 1.5 м, 2.5 м и 4.5 м
• Безгалогеновые кабели
• Кабели 2.5 м с конектором Batigyr
• Ручная коррекция с индикацией позиции и направления перемещения
• Параллельное соединение нескольких приводов

Применение

Для управления клапанами «Siemens» серии V...P45 для контроля горячей и охлаждающей воды в системах отопления, вентиляционных установках и системах кондиционирования воздуха.

Работа и механическое устройство привода SSB61

Когда привод управляется 3-точечным управляющим сигналом или управляющим сигналом постоянного тока 0…10 в, он генерирует ход, который передается штоку клапана.

Управляющий сигнал 0...10V DC SSC61:

• Напряжение на Y1: Шток привода выдвигается клапан открывается
• Напряжение на Y2: Шток привода втягивается клапан закрывается
• Нет напр. на Y1 или Y2: Привод сохраняет текущее положение
• Клапан открывается / закрывается пропорционально управляющему сигналу на Y.
• При постоянном токе 0 в, клапан полностью закрыт (A → AB). Когда прекращается электроснабжение, привод сохраняет текущее положение.

 Особенности и преимущества:

• Пластмассовая крышка
• Защищенный от блокировки зубчатый механизм не требующий обслуживания
• Ручная регулировка вращающейся ручкой
• Уменьшенной потребление мощности в положениях фиксации
• Выключение в зависимости от нагрузки в случаях перегрузки и крайних позиций хода

Монтаж

Инструкции по монтажу 4 319 0497 0 вложены в каждую упаковку. Сборка осуществляется при помощи стяжной гайки; инструменты или регулировки не требуются. Приводы должны быть установлены так, чтобы они в исходном положении находились в позиции 0 (обращайтесь также к «Ручная коррекция»).

Ориентация:

Пусконаладка:

• При пуско-наладочных работах, проверьте монтаж проводов и функционирование привода.
• Шток привода выдвинут(от положения 0 к 1): Клапан открыт
• Шток привода втянут (от положения 1 к 0): Клапан закрыт

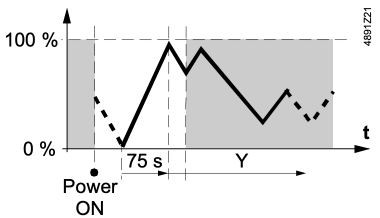

Самокалибровка:

При наладке, когда рабочее напряжение включено, привод SSB61 проходит процедуру самокалибровки. (Шток клапана 0 → Макс.положение → Уставка). Никогда не вмешивайтесь в этот процесс.

Корректирующая калибровка возможно только для клапанов с ходом штока > 1.5 mm

Вторая и третья попытки самокалибровки происходят автоматически после 8-ми минутной задержки. После трех неудачных попыток самокалибровки, шток привода переходит в выдвинутое положение, и клапан V…P45… открывается. Для клапанов с ходом штока < 1.5 мм, комбинация привод/клапан блокируется после трех неудачных попыток самокалибровки.

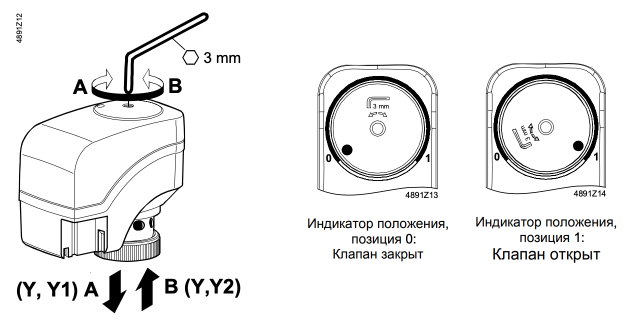

Ручная коррекция:

Для установки привода вручную в любое положение от 0 до 1, можно использовать шестигранник 3мм. Управляющий сигнал от контроллера имеет приоритет, и привод переходит в автоматический режим.

Для сохранения ручного управления, отсоедините разъем Соединительного кабеля .

Обслуживание

Приводы не требуют обслуживания. При обслуживании привода:

• Отключите электропитание
• Если необходимо, отсоедините клеммы
• Ввод в эксплуатацию должен производиться только при правильно установленном на место клапане!
• Приводы SSB... не ремонтируются. Они должны быть заменены полностью, как комплектный узел

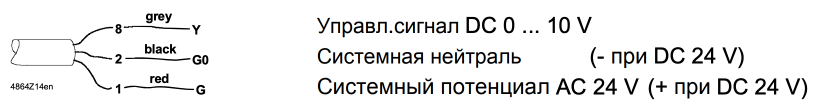

Соединительный кабель SSB61

Клеммы соединения SSB61

ASY100 для SSB61

• Системная нейтраль
• Управл.сигнал DC 0 ... 10 V
• Системный потенциал AC / DC 24 V

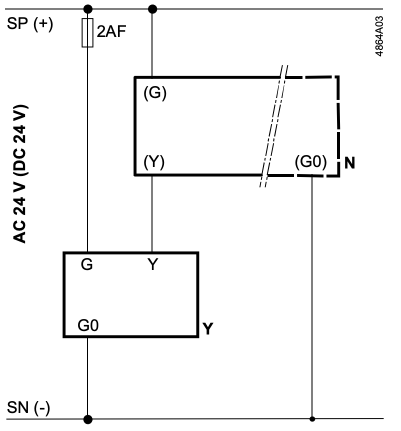

Схема подключения SSB61

• N Контроллер
• Y Привод
• SP, G Сист.потенциал AC 24 V
• SN, G0 Сист.нейтраль
• Y Управл.сигнал

Логистическая информация

Длина упаковки, см	11,8
Ширина упаковки, см	14,4
Высота упаковки, см	6,8
Вес, кг	0,317

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
