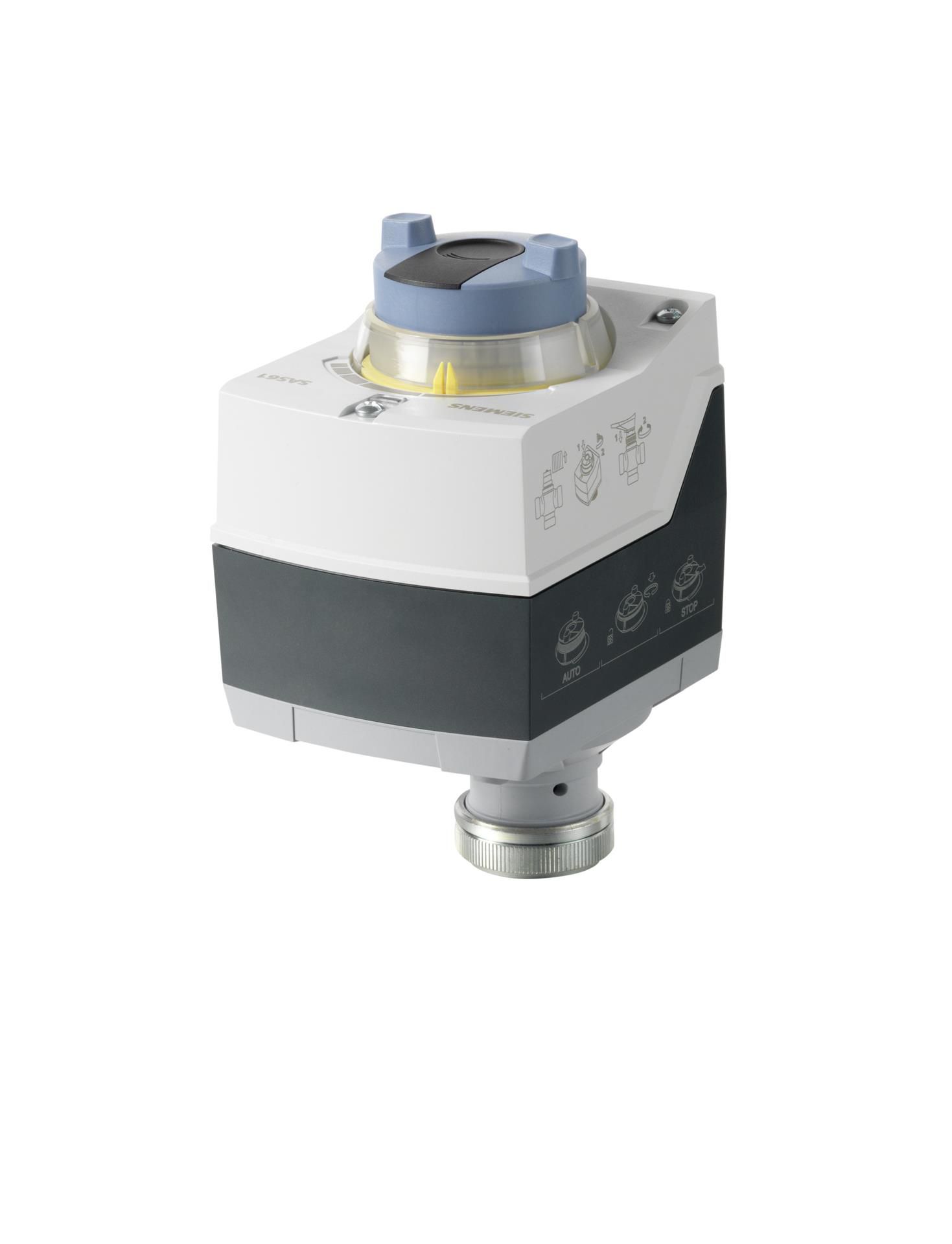

Электромоторные приводы с ходом 5,5 мм и усилием позиционирования 400 Н

• SAS61 .. Рабочее напряжение AC 24 В / DC 24 В, сигнал позиционирования DC 0 ... 10 В / DC 4 ... 20 мА / 0 ... 1000 Ом
• Для прямого монтажа на арматуру; никаких корректировок не требуется
• Ручной регулятор, индикация положения и состояния (светодиод)
• Дополнительное расширение функций с помощью вспомогательного переключателя
• До 10 приводов могут работать параллельно на выходе контроллера с номиналом 1 мА. Регулирующие приводы имеют входное сопротивление 100 кОм.

Краткое описание

Быстрое позиционирование. Ручное управление, положение можно зафиксировать. Плагин для вспомогательного переключателя.

Сила позиционирования	400 Н
Шток	5.5 мм
Потребляемая мощность	5.3 ВА
Функция пружинного возврата	Нет
Класс защиты	IP54
Температура окружающей среды, работа	-15…55 °C
Температура среды	1…130 °C

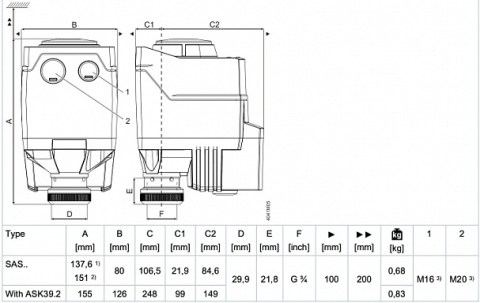

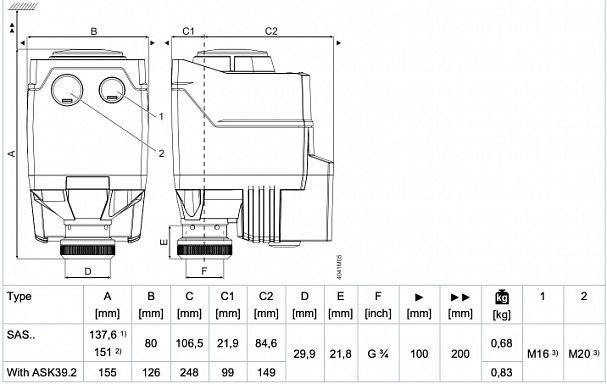

Размеры (Ш х В х Г)	160 x 124 x 153 мм
Положение при монтаже	Upright to horizontal
Рабочее напряжение	AC 24 В , DC 24 В
Сигнал обратной связи	DC 0...10 V

Приложение

Для управления 2-ходовыми и 3-ходовыми клапанами Siemens:

• Типы V..G44 .., VVG55 .. и VVG549 ..
• Ход 5,5 мм

Используется в качестве регулирующей и запорной арматуры в отопительных и вентиляционных установках. Вместе с монтажным комплектом ASK30 все бывшие клапаны Landis & Gyr с диаметром 4 мм или 5,5 мм ходом также можно управлять: X3i .., VVG45 .., VXG45 .., VXG46 .., VVI51 ...

Функции SAS61.03

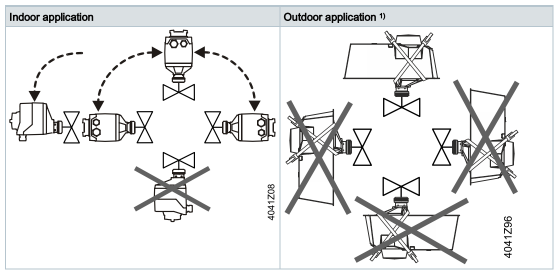

Монтажные позиции SAS61.03

Приводы SAS .. не требуют обслуживания.

Монтаж:

• Не прикасайтесь к муфте клапана, если компоненты (клапан / трубы) горячие.
• При необходимости отсоединить электрические соединения от клемм.

Перед повторным вводом в эксплуатацию привод необходимо правильно установить на клапан.

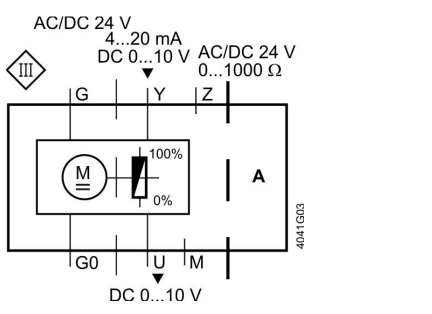

Внутренняя схема SAS61.03

Клеммы подключения SAS61.03

• G0 - Системный нейтральный (SN)
• G - Системный потенциал (SP)
• Y - Сигнал позиционирования для постоянного тока 0… 10 В / 4… 20 мА
• M - Измерение нейтрали
• U - Обратная связь по положению DC 0… 10 В
• Z - Сигнал позиционирования принудительное управление AC / DC ≤ 24 В, 0 ... 1000 Ом

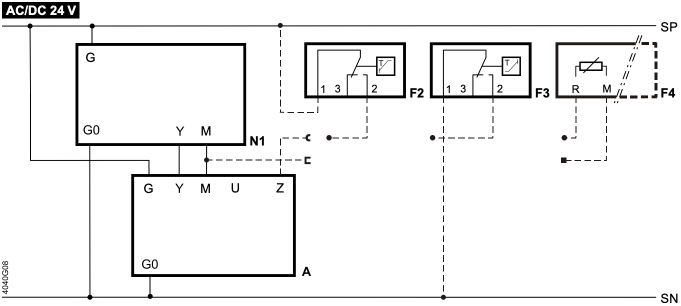

Схема подключения SAS61.03

• A Привод
• REF Опорная линия (Modbus RTU)
• F1 Ограничитель температуры
• SN Системный ноль
• F2 Термостат защиты от замерзания; клеммы: 1-2 Опасность замерзания / датчик выключен (термостат закрывается на морозе) 1-3 нормальная работа
• SP Потенциал системы AC / DC 24 В
• F3 Предельный термостат с тепловым сбросом
• U Обратная связь по положению
• F4 Монитор защиты от замерзания с 0… 1000 Ом выходной сигнал, НЕ поддерживает QAF21 .. или QAF61 ..
• Y Сигнал позиционирования
• G Системный потенциал (SP)
• Y1, Y2 Сигналы позиционирования
• G0 Нейтраль системы (SN)
• Z Управляющий сигнал принудительного управления
• L Фаза
• 21 Безотказная функция
• M Измерительная нейтраль
• + шина + (Modbus RTU)
• N нейтраль
• - шина - (Modbus RTU)
•  N1 Контроллер

Логистическая информация

Длина упаковки, см	11,1
Ширина упаковки, см	16,6
Высота упаковки, см	8,8
Вес, кг	0,456

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
