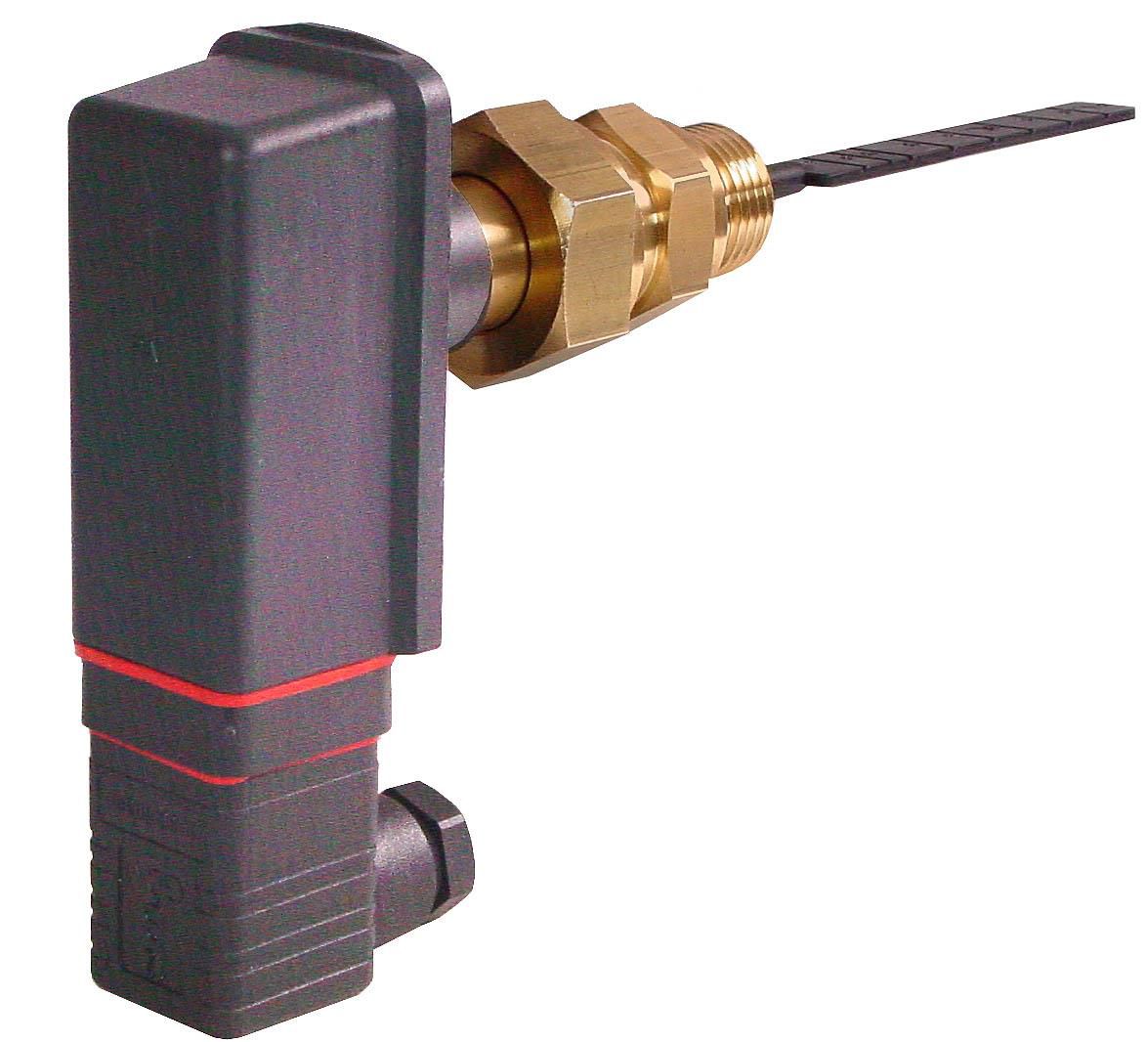

Реле протока QVE1901 для жидкостей в трубопроводах DN 20…200.

• Коммутационная нагрузка контактов: макс. AC 230 V, 1 A, 26 VA макс. DC 48 V, 1 A, 20 W
• Номинальное давление PN25
• Ручная настройка типа контакта (NO / NC)
• Корпус IP 65 / класс безопасности II
• Необслуживаемый

Режим работы:

Контроль протока жидкостей для установок ОВК в гидравлических системах отопления, холодоснабжения и тепловых насосах, например для испарительных контуров, котловых контуров, теплообменников и т.д.

Краткое описание

Для функций контроля в системах с жидкостями и газами.

Дискретный выход, напряжение переключения	230 В AC, 48 В DC
Дискретный выход, ток коммутируемой цепи	1 A
Электрические подключения	Винтовые зажимы
Способ монтажа	Резьба G ½ "
Номинальный размер	DN20 - DN200
Connecting thread	G ½"
Дискретные выходы	1-pin , Беспотенциальный , вкл/выкл
Класс PN	PN 25
Температура среды	-20…110 °C
Температура окружающей среды, работа	-20...80 °C
Material, valve body	Латунь
Класс защиты	IP65
Размеры (Ш х В х Г)	120 x 38 x 92 м

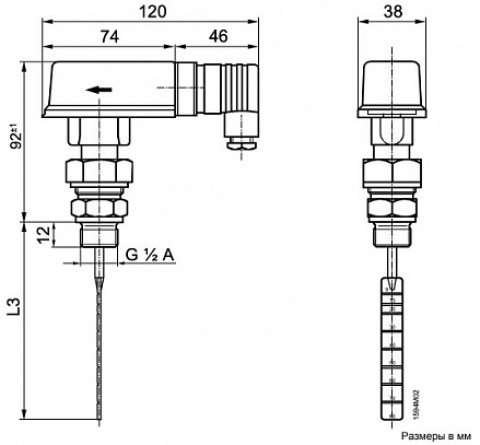

Механическая конструкция QVE1901

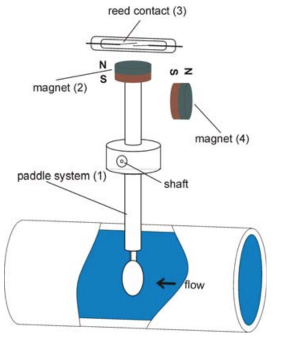

Прибор контролирует проток жидкостей посредством лепестка (1), который присоединен верхним концом к магниту (2). Язычковый геркон (3) располагается с наружной стороны, над этим магнитом. Второй магнит с противоположной полярностью (4) используется для создания усилия возврата в исходное положение. Лепесток перемещается в направлении потока жидкости, магнит (2) переключает контакт геркона (3). Исходное положение контакта геркона (открыт/закрыт) задается настройкой. При прекращении протока жидкости, лепесток возвращается в исходное положение, контакт геркона изменяет свое положение.

Таблица значений переключения для воды, темп. 20 °C

	Qmax (m3/h)
DN	Qmax (m3/h)	Заводская установка (m3/h)		(m3/h)
20	4	≤0.9	≥1.1	≤0.9	≥1.1
25	5	≤1.1	≥1.3	≤1.1	≥1.3
32	8	≤1.6	≥1.9	≤1.6	≥1.9
40	10	≤1.8	≥2.1	≤1.8	≥2.1
50	14	≤2.4	≥2.7	≤2.4	≥2.7
80	30	≤4.7	≥5.1	≤4.7	≥5.1
100	40	≤5.8	≥6.4	≤5.8	≥6.4
150	100	≤14.2	≥15.5	≤14.2	≥15.5
200	180	≤29.0	≥30.0	≤29.0	≥30.0

Примечания для инженеров:

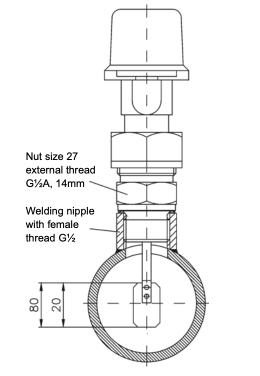

• На объекте требуется установить тройник с резьбой 1/2" согласно требованиям EN DIN 10241 (стальные фитинги с резьбой) и EN DIN 10242 (фитинги с резибой, отлитые из ковкого чугуна)
• Все размеры и данные в таблице представлены для воды при 20 °C, с применением тройника и горизонтальной трубной разводки
• До и после места установки реле протока требуется обеспечить участки прямых труб равных минимум 10 диаметров трубы и 5 диаметров трубы соответственно

Монтаж реле протока QVE1901

Механический монтаж, общие рекомендации:

• При выборе места монтажа, убедитесь, что обеспечивается соблюдение ограничений (см "Технические характеристики").
• Обеспечьте выполнение мероприятий, гарантирующие защиту носителя от замерзания. Если реле протока предполагается использовать для температур ниже 4°C, не используйте в качестве носителя воду без специальных добавок. Остатки воды могут служить причиной замерзания реле протока.
• Прежде всего промойте трубопроводы и удалите куски сварочной окалины.
• До и после места установки реле протока требуется обеспечить участки прямых труб равных минимум 10 диаметров трубы и 5 диаметров трубы соответственно.
• Номинальное положение реле протока – корпус вертикально, труба горизонтально.
• Максимальное отклонение корпуса от вертикального положения - 45°.

• Проконсультируйтесь с производителем для прочих монтажных положений.
• Убедитесь в отсутствии внешних магнитных полей в непосредственном окружении реле протока, которые могут вызвать некорректную работу прибора.

• На корпусе реле протока имеется стрелка, указывающая направление протока жидкости.
• Максимальное усилие при закручивании латунной соединительной гайки G¾ - 25...30 Nm.

Примечания по установке:

• При установке руководствуйтесь местными нормативными документами по монтажу трубопроводных систем и электрическим подключениям
• Требуется обеспечить необходимый резерв присоединителного кабеля (свернутого в кольцо) для монтажа и наладки реле протока

Электрическое подключение:

• Предупреждение: Велика вероятность летального исхода монтажника при поражении электрическим током! Всегда отключайте электропитание при подключении кабелей.
• ВНИМАНИЕ: Убедитесь, что электрическая нагрузка через контакты реле протока не превышает максимально допустимую нагрузку. Иначе, возможен выход из строя контактов язычкового геркона. Индуктивная нагрузка уменьшает коммутационную способность прибора. Обратитесь к производителю оборудования за рекомендациями по использованию защитных контуров.

Настройка прибора QVE1901

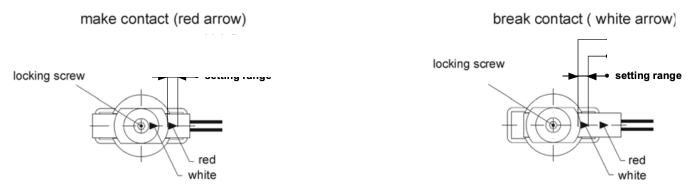

Реле протока имеет 2 типа контактов:

1. Замкнуть (нормально открытый): “Красная” стрелка
2. Разомкнуть (нормально закрытый): “Белая” стрелка на приборе

В таблице приводятся разъяснения по типам контактов:

Еcли не оговорено иного с заказчиком, реле протока настроено на заводе на замыкающий контакт, например открывается, если уставка точки переключения превышается.

• Для наладки реле протока, открыть крышку переключающей головки

• Далее, ослабить фиксирующий винт (шестигранный винт 2.5) и установить переключающее устройство в положение, когда красная или белая стрелка будет видна в смотровом окне, что соответствует замыкающему или размыкающему контакту соответственно.
• Также можно произвести точную настройку точки переключения: Если установить в смотровое окно наконечник стрелки – срабатывание реле будет при меньшем протоке. Если установить в смотровое окно конец стрелки – срабатывание реле будет при большем протоке.
• Тщательно затянуть фиксирующий винт.
• Рекомендуется применять лак для фиксации положения настройки реле.
• Закрыть крышку прибора.

Реле протока не требуется настраивать, если заказчика устраивают заводские настройки.

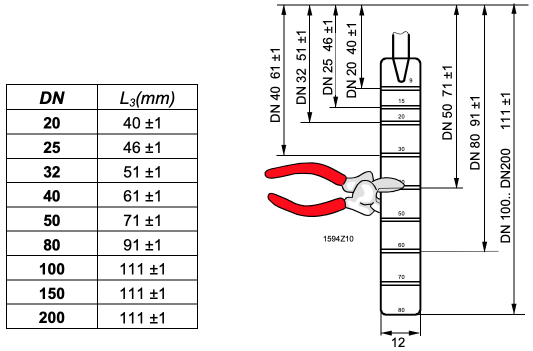

Настройка длины лепестка

Логистическая информация

Длина упаковки, см	12,6
Ширина упаковки, см	22
Высота упаковки, см	4,5
Вес, кг	0,354

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
