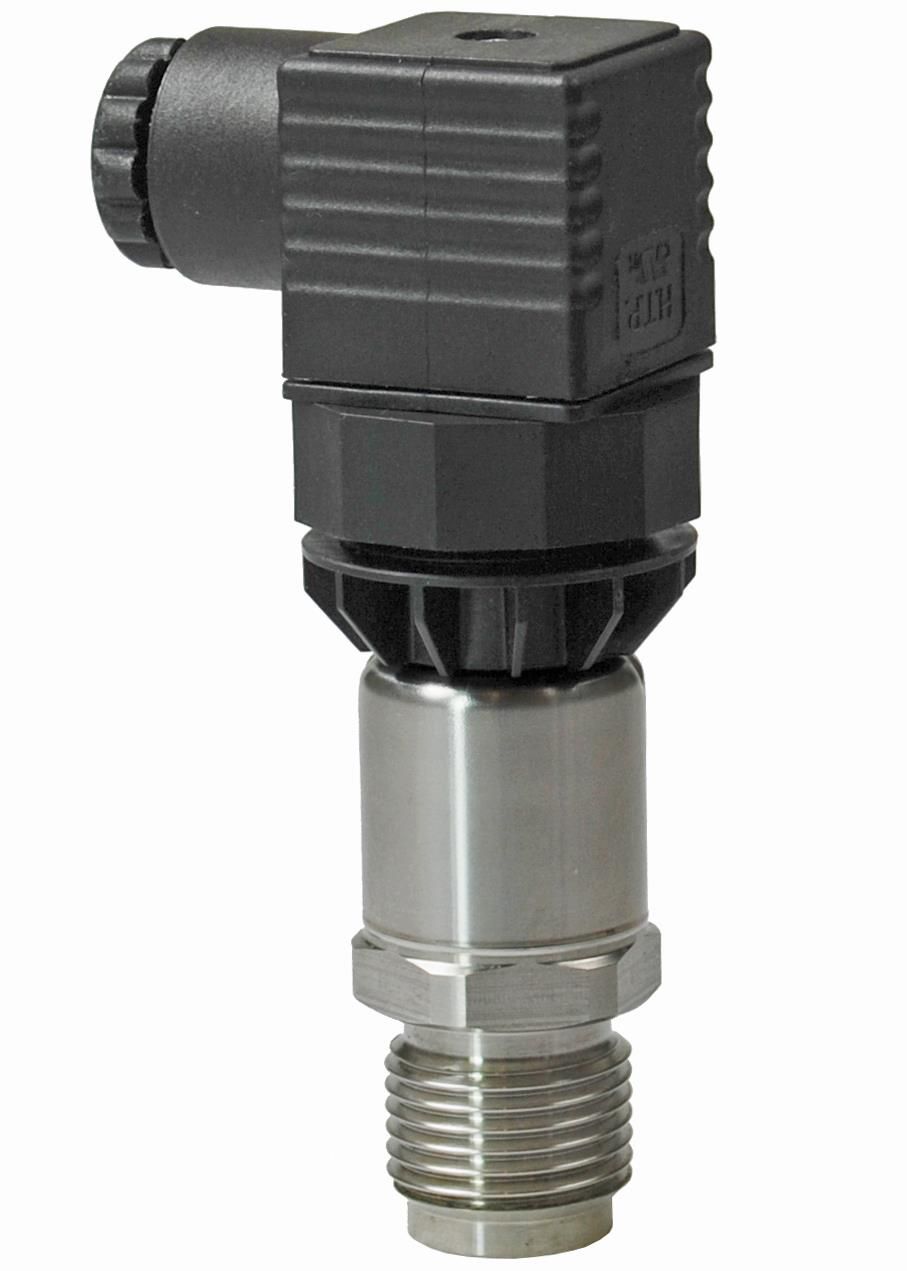

Краткое описание

Применяется для измерений относительного давления в установках систем ОВК, в частности, в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).

• Высокая точность измерения;
• Диапазон измерения 0…60 Бар;
• Напряжение питания AC 24 В / DC 12…33 В или DC 7…33 В;
• Выходной сигнал DC 0...10 В и DC 4…20 мА;
• Измерения не зависят от температуры;
• Высокая температурная стойкость;
• Наружная резьба G½", внутренняя M5;
• Высокая устойчивость к перегрузкам;
• Не требует обслуживания благодаря выдающейся долгосрочной стабильности;
• Надежная и компактная конструкция;

• Долговременная стабильность отсчётных точек выключения.

Рабочее напряжение	AC 24 V, DC 12...33 V
Аналоговый выход, сигнальный	DC 0...10 V
Постоянная времени	<2 мс
Соединение	External thread G½ "
Электрические подключения	Plug-in connection
Температура среды	-40…125 °C
Макс. допустимое давление	2.5 x scale end value (FS)
Положение при монтаже	Any
Диапазон измерения	0…10 бар, 0…1 МПа
Класс защиты	IP65

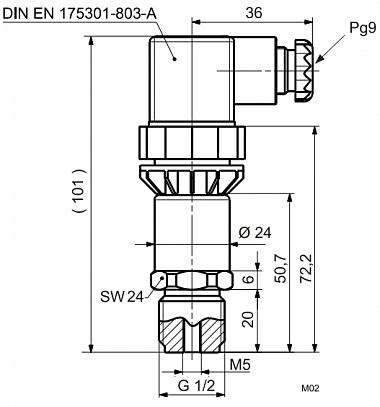

Размеры (Ø x Д)	24 x 101 мм

Техническая конструкция

Датчики давления работают по пьезорезистивному принципу измерения. Керамическая диафрагма (технология толстопленочных ГИС) воспринимает давление путем механического контакта со средой. Измеренная величина преобразуется в линейный выходной сигнал DC 0...10 В или DC 4…20 мА.

Механическое устройство

Датчик перепада давления QBE2003-P10 состоит из:

• Головка датчика с соединением соответствующим DIN EN 175301-803-A;
• Пьезорезистивного измерительного элемента, встроенного в корпус из нержавеющей стали;
• Соединение - наружная резьба G½", внутренняя M5 для использования с AQB2001.

Датчики давления имеют неразборную конструкцию. Изменение настроек не предусмотрено.

Примечания по монтажу:

• Измерение давления жидкостей

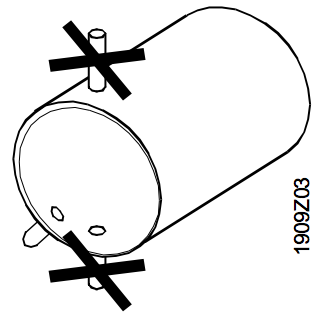

Датчик QBE2003-P10 предназначен для соединения напрямую с винтовыми гарнитурами с резьбой G½". Для осуществления тестовых измерений без утечки среды, настоятельно рекомендуется установить соответствующий тестовый адаптер и отсекатель. Точка забора жидкости должна находиться сбоку, ближе к низу трубки. Не замеряйте давления на верхней части трубки (где на него могут влиять воздушные пробки) или в нижней части трубки (где возможно воздействие осадка). Система должна быть под вакуумом.

• Измерение давления конденсирующихся газов

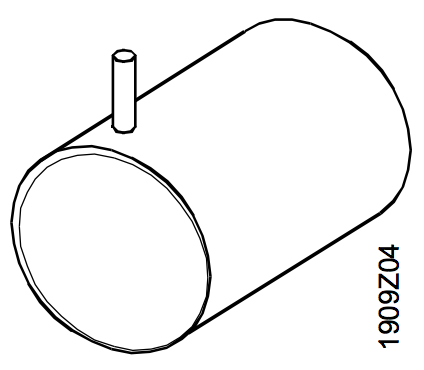

Точка забора должна находиться наверху трубки, так, чтобы конденсат не попал на датчик.

Утилизация

Устройство классифицируется как электронные отходы согласно European Directive 2012/19/EC и не может быть утилизировано как бытовые отходы. Должны соблюдаться местные законы.

Логистическая информация

Длина упаковки, см	8,7
Ширина упаковки, см	15,6
Высота упаковки, см	4
Вес, кг	0,168

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
