Краткое описание

• Режимы работы: Авто таймер, Комфорт, Эконом, Защита
• Режим Автотаймера с 8-ю расписаниями
• Управляющие выходы 2-позицион.,3-точечн., или ШИМ
• Автоматическое или ручное переключение скоростей
• 3 мультифункциональных входа для карточного считывателя, внешнего датчика, и т.д.
• Автоматическое переключение отопление/охлаждение
• Выбор настроечных и управляющих параметров
• Мин. и макс. ограничения уставки
• Приемник для инфракрасного пульта управления
• Дисплей с подсветкой

Доступные приложения:

• 2-трубная система
• 2-трубная система с электронагревателем
• 2-трубная система и радиатор/теплый пол
• 4-трубная система
• 4-трубная система с электронагревателем
• 2-ступенчатый нагрев или охлаждение

Функции

• Управление температурой в помещении при помощи встроенного датчика температуры или внешнего датчика температуры в помещении / на вытяжке;
• Автоматическое или ручное переключение между режимами нагрев / охлаждение;
• Выбор приложений при помощи DIP-переключателей;
• Выбор режима работы при помощи кнопки на термостате;
• Управление 1-, 3-скоростным вентилятором или плавное регулирование DC 0…10 В (автоматическое или ручное);
• Отображение текущей температуры в помещении или уставки в °C и / или °F;
• Минимальное / максимальное ограничение уставки;
• Блокировка кнопок (автоматическая или ручная);
• 3 многофункциональных входа для:

– Переключения режимов работы (сухой контакт)
– Датчик переключения нагрев / охлаждение
– Внешний датчик температуры в помещении или на вытяжке
– Датчик точки росы – Активирование электрокалорифера
– Аварии

• Продвинутое управление вентилятором – выбор режима работы в зависимости от режима нагрев / охлаждение, задержки включения в системах с управлением ВКЛ/ВЫКЛ
• Функция продувки в системах с 2-ходовым клапаном в системах с автоматическим переключением нагрев / охлаждение • Напоминание об очистке фильтра
• Ограничение температуры подогрева пола
• Сброс параметров
• 7-дневное расписание: 8 программируемых таймеров для переключения режимов Комфорт и Экономия (RDG100T, RDG100T/H)
• Инфракрасное управление (RDG100T, RDG100T/H)

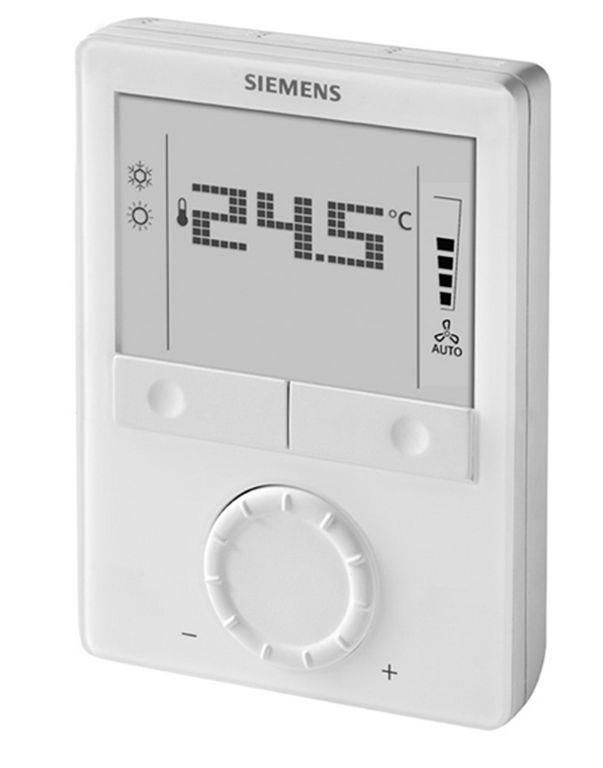

Работа и настройки RDG100T

1. Переключатель режима работы / Esc
2. Кнопка для ввода времени и установки таймеров.
3. Переключатель режима вентилятора / OK
4. Поворотная ручка для настройки уставки и параметров

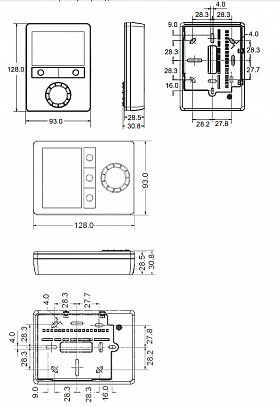

Монтаж и установка RDG100T

Не устанавливайте на стене в нишах или книжных полках, за занавесками, выше или вблизи источников тепла. источников или подвержены прямому солнечному излучению. Установите примерно на 1,5 м (5 футов) над пол.

Комнатный термостат должен устанавливаться в чистом, сухом помещении и запрещен подвергается воздействию капель или брызг воды.

Соблюдайте местные правила по подключению, защите и заземлению термостата.

Предупреждение!Отсутствует внутренняя защита линий питания внешних потребителей (Q1, Q2, Q3, Yx или Yxx). Опасность пожара и травм из-за короткого замыкания!

Ввод в эксплуатацию

• Перед установкой выберите приложение с помощью DIP-переключателей на задней панели термостата. передний корпус к монтажной пластине.
• Включите термостат после успешного подключения к сети. В термостат начинает сбрасываться, и все сегменты ЖК-дисплея мигают, указывая на то, что сброс был выполнен верный.

После сброса, который занимает около 3 секунд, термостат готов к вводу в эксплуатацию.квалифицированным персоналом HVAC. Параметры управления термостатом могут быть установлены для обеспечения оптимальная производительность всей системы (см. Базовую документацию P3181).

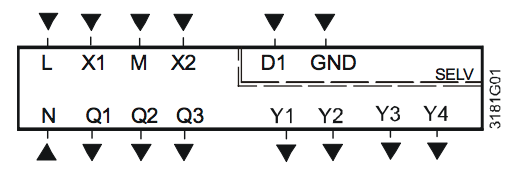

Клемма подключения RDG100T

• L, N Рабочее напряжение AC 230 В
• G, G0 Рабочее напряжение AC 24 В
• X1, X2 Многофункциональный вход для датчика температуры (например, QAH11.1) и сухого контакта

По умолчанию:
- X1 = внешний датчик температуры помещения
- X2 = датчик или переключатель для нагрева / охлаждения переход Изменение настройки: параметры P38, P40

• M Измерительная нейтраль для датчика и переключателя
• D1, GND Многофункциональный вход для беспотенциального переключателя. Заводская установка: переключение рабочего режима контакт
• Q1 Управление выходной скоростью вентилятора "низкая"
• Q2 Регулировка выходной скорости вентилятора "средняя"
• Q3 Управление выходной скоростью вентилятора "высокая"
• Y1… Y4 Управляющий выход «Клапан» 230 В перем. Тока (НЕТ, для нормально открытых клапанов), выход для электронагревателя через внешнее реле

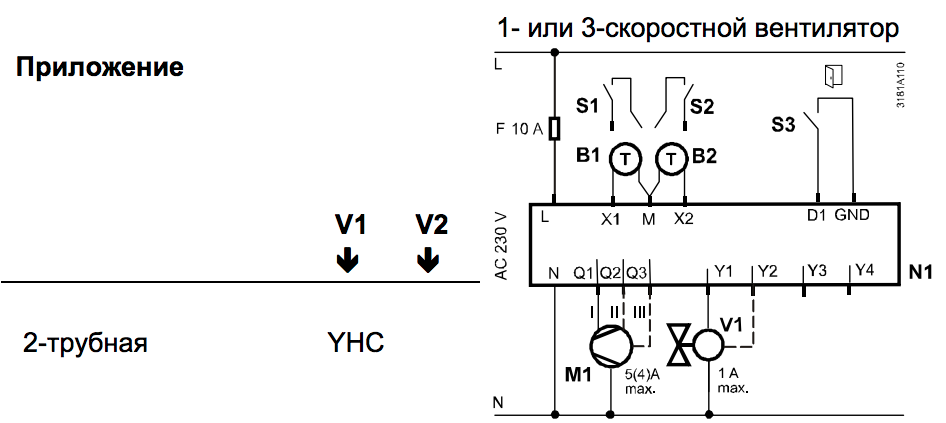

Схема подключения RDG100T

• N1 Комнатный термостат RDG100
• M1 1- или 3-скоростной вентилятор
• V Приводы клапанов: ВКЛ/ВЫКЛ или ШИМ, 3- точечный, на нагрев, на охлаждение, радиаторный, нагрев / охлаждение, 1-я или 2-я ступень
• E1 Электронагреватель
• S1, S2 Многофункциональный контакт (карта-ключ, оконный контакт и т.п.)
• S3 Контакт SELV (карта-ключ, оконный контакт)
• B1, B2 Датчик температуры (температура обратного воздуха, во внешнем помещении, датчик переключения режима, предельная температура тёплого пола и т.д.)
• Q Релейные контакты
• Y1...Y4 Симисторные выходы
• YH Привод клапана на нагрев
• YC Привод клапана на охлаждение
• YHC Привод клапана на нагрев/охлаждение;
• YR Привод клапана на радиатор
• E1 Электронагреватель с реле / контактором Y

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
